Typ-5
Automatyczne cięcie w dwóch płaszczyznach

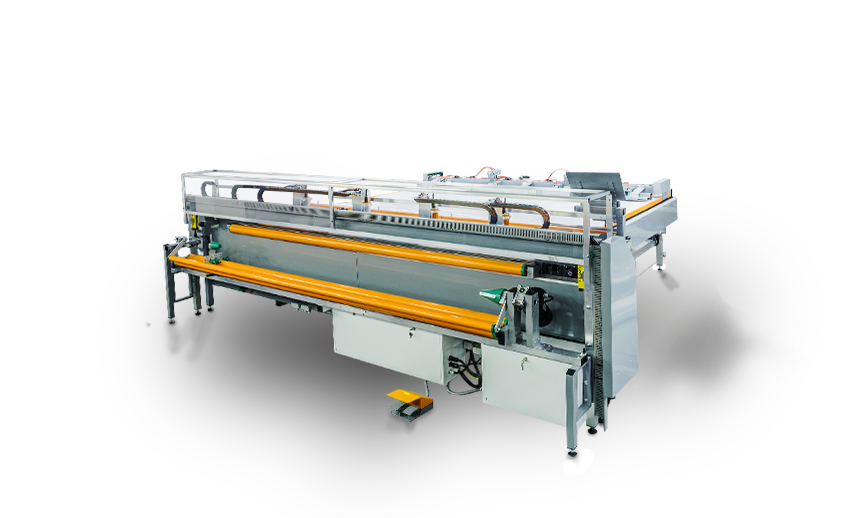

Rollcutter Typ-5 to pierwszy stół Draco który oferuje w pełni automatyczne cięcie w dwóch osiach X&Y. Nie musisz już obracać tkaniny. Dzięki wykorzystaniu 5 noży (4 tnące wzdłuż i 1 tnący w poprzek) Typ-5 wykona całą pracę za Ciebie nawet 5x szybciej niż w stoły z jedną osią cięcia. Tkanina jest automatycznie naciągana, rozwijana, cięta i odkłada zgodnie z wgranym zamówieniem.
Błyskawiczna precyzja

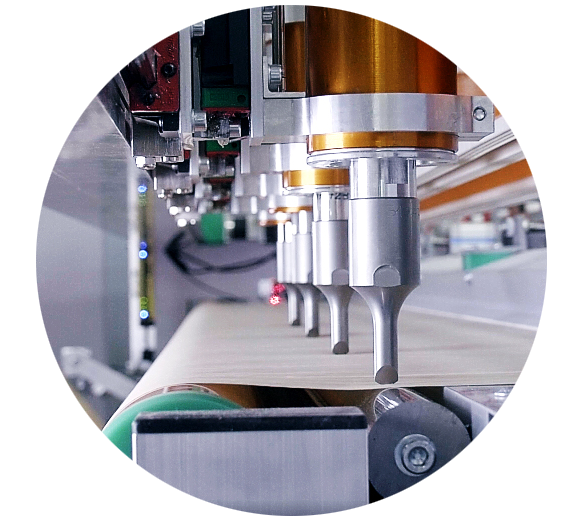

Dzięki wykorzystaniu 4 noży tnących wzdłuż zyskujesz możliwość cięcia 3 rolet jednocześnie z niebywała precyzją. Dwa skrajne noże automatycznie brzegują tkaninę dzięki czemu oszczędzasz czas i otrzymujesz idealnie proste rolety.
Intuicyjne sterowanie
Cały proces cięcia wykonywany jest w trybie automatycznym. Po założeniu materiału wystarczy podać lub przesłać wymiary i nacisnąć start. Nie ruszając się z miejsca możesz dopasować typ noża oraz jego prędkość do rodzaju i jakości tkaniny poprzez intuicyjny interfejs.
Funkcja SmartStart sprawia, że nóż nie będzie szarpał nawet delikatnego materiału podczas startu, a także zatrzyma rozruch, jeżeli niepożądany obiekt znajdzie się pomiędzy dociskiem o stołem. Co więcej Rollcutter wie kiedy ma przestać ciąć. Dzięki czujnikowi tkaniny, nóż zawróci natychmiast po przecięciu materiału oszczędzając czas i energie.
Inteligentne planowanie produkcji

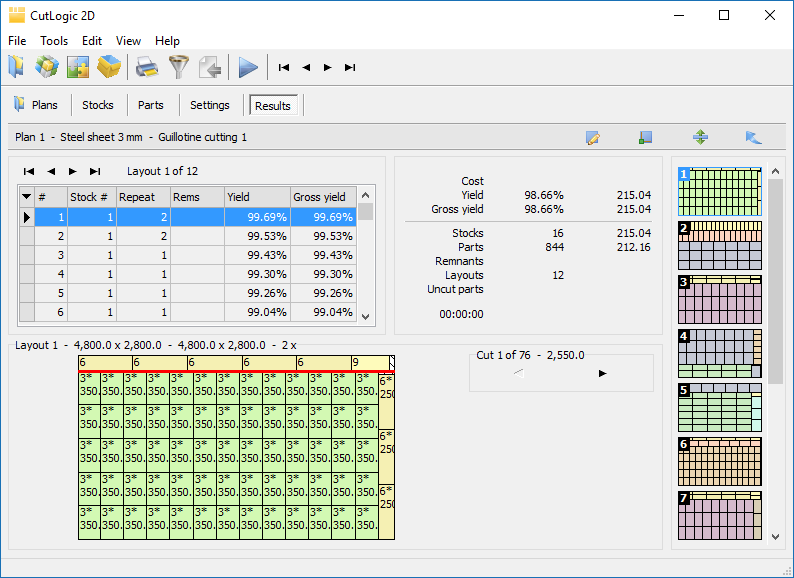

Pracując z Rollcutterem Typ-5 możesz błyskawicznie i optymalnie zaplanować swoją produkcję. Oprogramowanie CutLogic przeanalizuje przesłane wymiary optymalizując kolejność cięcia w celu minimalizacji odpadu. Przetworzony plan produkcji wystarczy przesłać do Rollcuttera i rozpocząć automatyczny proces cięcia.
Bezpieczna praca

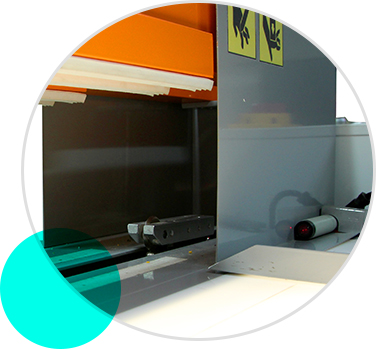

Byś mógł się skupić tylko na pracy, Typ-5 został wyposażony w dodatkowe systemy bezpieczeństwa. Zarówno docisk jak automatyczny przymiar, posiadają czujki wykrywające niepożądane obiekty. Jeżeli tylko jakiś niepożądany obiekt znalazłby się pomiędzy stołem, a pneumatycznym dociskiem, lub na linii poruszania się przymiaru Rollcutter natychmiast zatrzyma pracę. Dodatkowo do Twojej dyspozycji jest również ręczny oraz nożny wyłącznik bezpieczeństwa.
Check Typ-5 in action
Dodatkowe korzyści
Zawsze proste rolety
Rollcuter posiadają konstrukcję aluminiową, która pozwala na dokładną regulacje kąta prostego (regulacja przekątnej), regulacje docisku oraz poziomowania stołu, dzięki czemu roletki są zawsze równe i proste.
Zawsze bezpieczna praca
Każdy model Rollcutera budowany jest z myślą o bezpieczeństwie użytkownika. Maszyny wyposażane są w czujki wykrywające obiekty pod otwartym dociskiem, awaryjne wyłączniki bezpieczeństwa oraz systemy antykolizyjne dla przymiaru.
Bezpłatne szkolenie
Rollcutter to nie tylko maszyna do produkcji rolet, ale także wiedza na temat całego procesu produkcyjnego. Bezpłatnie przeszkolimy Ciebie i twoich pracowników by optymalnie wykorzystać potencjał produkcji i zminimalizować czas wdrażania zmian.
Natychmiastowe wsparcie
W przypadku wystąpienia czynności serwisowych otrzymasz wsparcie natychmiast po zgłoszeniu się do konsultanta.
Dlaczego Typ-5?
Wybierając Rollcutera Typ-5 otrzymujesz najbardziej zaawansowaną oraz najbardziej wydajną maszynę Draco. Produkcja z wykorzystaniem tego modelu odbywa się przy minimalnym nakładzie pracy ludzkiej i z maksymalnym wsparciem cyklu produkcyjnego.
Cechy Typu-5:
-
Automatyczny proces cięcia w dwóch płaszczyznach
-
Inteligentne planowanie produkcji
-
Przesyłanie zamówień do Rollcuttera
-
Programowalna zmiana typu i prędkości posuwu noża w zależności od materiału
-
Sygnalizacja, zakończenia procesu lub zmiany materiału
-
Grupowanie gotowych wykrojów
-
Możliwość dołączenia urządzeń pomocniczych: Zwijarka, Podajnik taśmy sztywnej, Centering System, Przymiar, Skaner etykiet, Drukarka etykiet, Winda kontrolna.

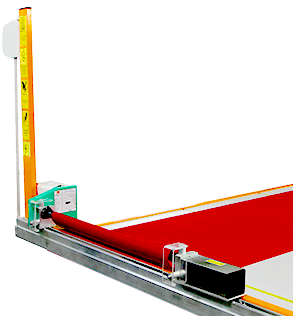

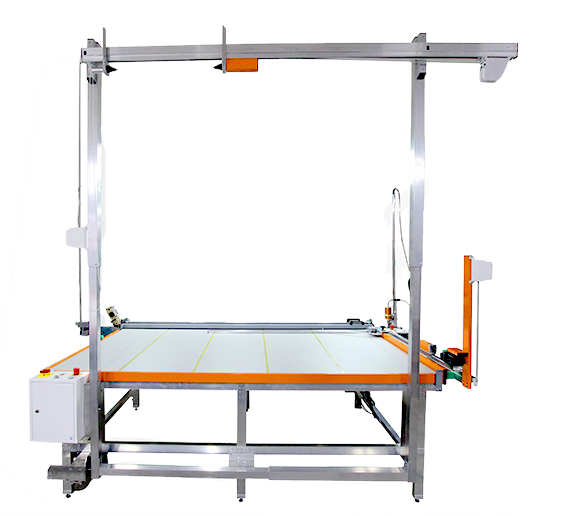

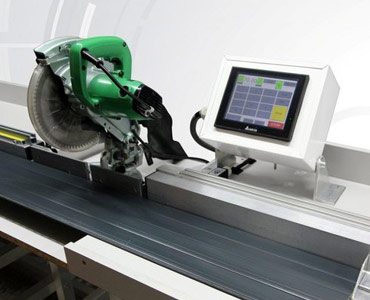

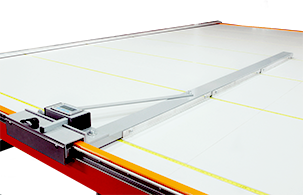

Recommended additional equipment
Technical data
| Napięcie zasilania | Napięcie sterowania | Moc zasilania | Ciśnienie w układzie pneumatycznym | Waga modelu 300x400 cm | Konstrukcja |
|---|---|---|---|---|---|
| 1~230 V/50 Hz+PE | 24 V /DC | 3000 W | 4 bary | 700 kg | Nitowano-skręcana aluminiowa PRO |
| Cykl cięcia | Automatyczny w dwóch osiach z ustawieniem tkaniny na dany wymiar |
| Posuw noża | Automatyczny w dwóch osiach |
| Prowadnica | 4-rzędowa kulkowa, bez luzów, smarowanie po przejechaniu 1000 km |
| Nóż do cięcia w poprzek | Elektryczny krążkowy |
| Nóż do cięcia wzdłuż | 4x nóż ultradźwiękowy |
| Docisk tkaniny | Pneumatyczny |
| Szerokość cięcia | do 3000 mm (cena uzależniona od wymiaru) |
|
Długość stołu odbiorczego |
do 4000 mm (cena uzależniona od wymiaru) |
|
Wyłączniki bezpieczeństwa |
Nożny i ręczny |
|
Optyczne bariery bezpieczeństwa |
Docisk nie zadziała, jeżeli bariera zostanie przerwana |
| Blokada startu | Nóż nie wystartuje przy podniesionym docisku tkaniny |
| Zatrzymanie ramienia | Czujki bezpieczeństwa na ramieniu chwytającym |
| Powrót noża | Nóż zawraca automatycznie po dojechaniu do końca stołu |
| Docisk tkaniny | Dwustronny |
| Siłowniki pneumatyczne | Z prawej i lewej strony |
| Panel sterujący | Panel dotykowy 7” |
| Naciąg tkaniny | Automatyczny naciąg tkaniny na stożkach |
| Regulacja prędkości | Regulacją prędkości cięcia wzdłuż oraz w poprzek |
| Diagnostyka | Auto-diagnostyka na panelu dotykowym |
| Lista cięcia | W trybie automatycznym (wysokość oraz szerokość) |
